功率范圍S1：3.5KW
轉 速： 18000rpm
機械精度：徑向達到20μ，軸向達到20μ
應用：木工、橡膠、鋁材、塑料等加工…
驅動方式：變頻驅動
選型參數表
SM - 3542 - 12 / 0.75 - TMP
① ② ③ ④ ⑤
| ① | 電機類型 | ES(自動換刀主軸)、SM(手動換刀主軸)、HM(精密高速電機) |
| ② | 機座代號(中心高) |
2430、3500、3140、3542、4147、4653、6753、7853、
4955、5160、5360、6068、7180、8590、80、929
|
| ③ | 電機轉速 | 12*100 |
| ④ | 電機功率 | |
| ⑤ | 軸端形式 |
TMP(筒夾螺母)
TS(錐度軸)
SC(短軸螺絲)
SL(長軸)
SF(短軸螺母)
SCF(法蘭夾盤)
SLF(長軸螺母)
|

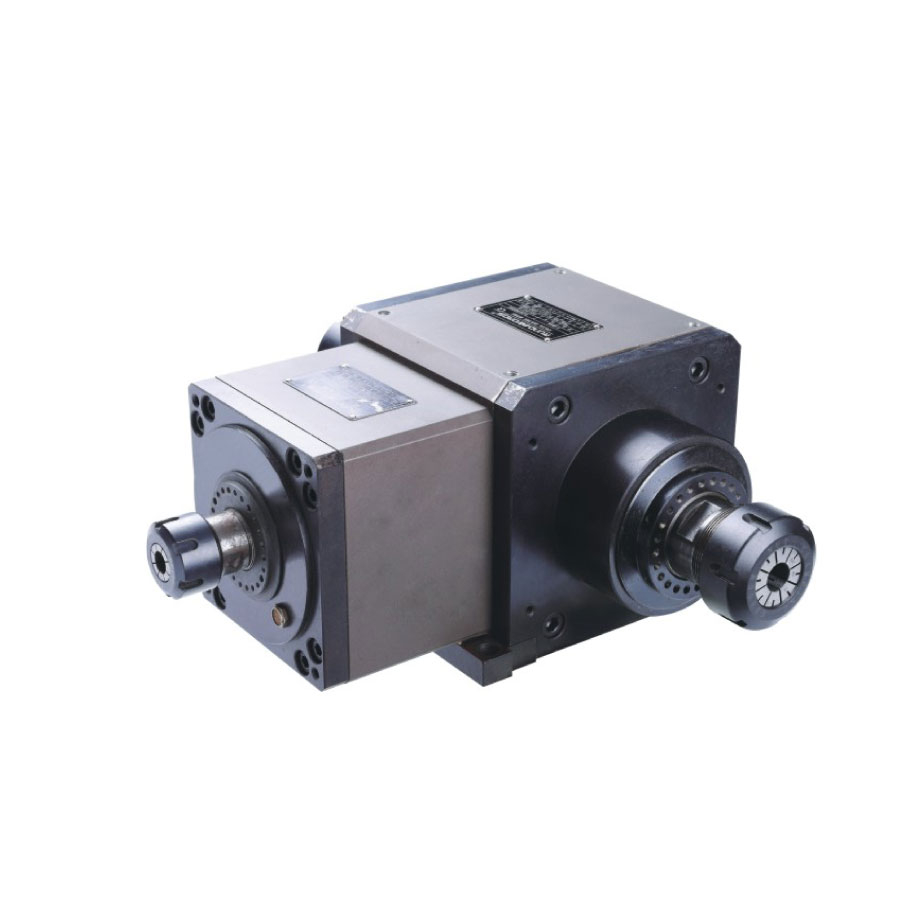

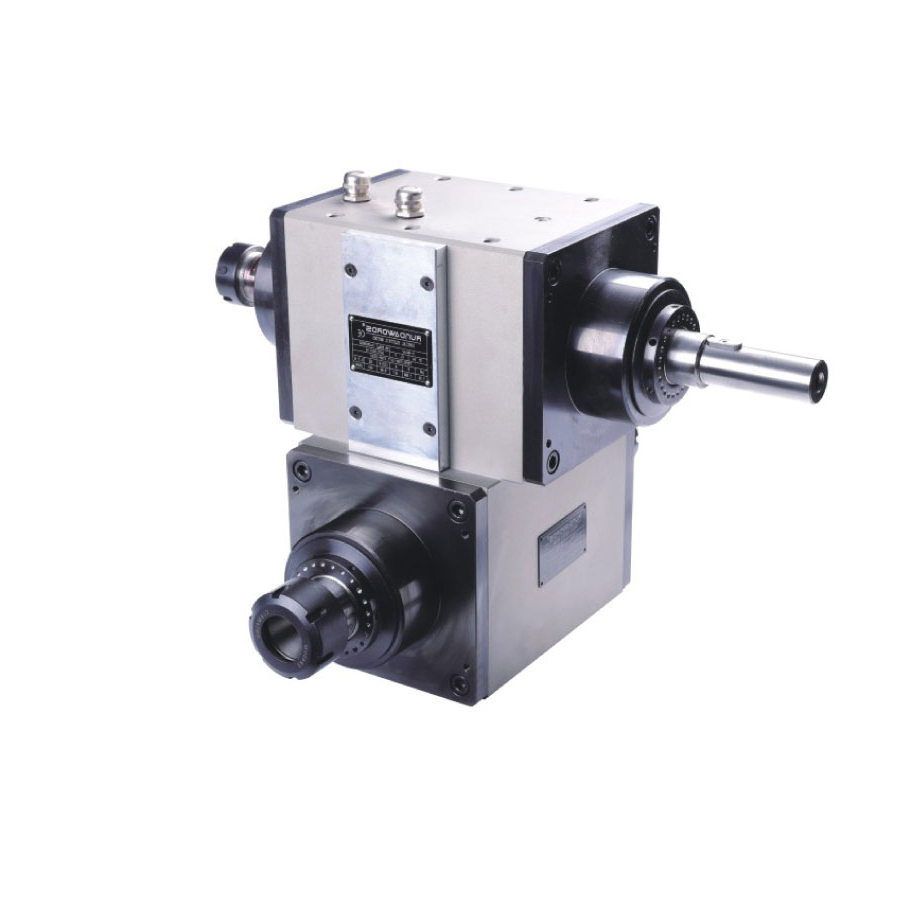

產品概述
雙軸頭系列是一款高速電主軸，最高轉速18000rpm；可應用于各類木材、鋁材 等輕金屬雙工位同時加工，提供生產效率和加工精度。
產品特點
1、雙重動平衡：針對轉子及主軸整機進行高精度雙重動平衡處理，前端軸高精度低跳動，軸伸徑向跳動30-50um，軸端擺動3-5um；
2、可根據客制化需求定制，滿足客戶的非標性定制需求；
3、強勁的后置風扇散熱，配合緊湊的機身設計和前置散熱孔設計，有效排出機身工作時所產生的熱量，讓內部工作環境始終保持較正常的溫度，提高電機的工作效率以及延長電機的使用壽命；
4、產品適用于多種行業，其中涵蓋：鉆孔、銑槽拉長孔、鋸切、雕刻等等，可用于加工鋁材、塑料、玻璃、金屬覆蓋面光看；
使用案例
注意事項
電壓為230/400時，電流應調高0.95A，如需應用更高頻率，請聯系我們；
一般情況下，接線盒固定在正面位置，如有特殊要求，也可以定制固定于兩側面。
| 型號 | 詢價數量 | 輸出功率 | 額定電壓 | 額定頻率 | 同步轉速 | 額定電流 | 功率因數 |
|---|
